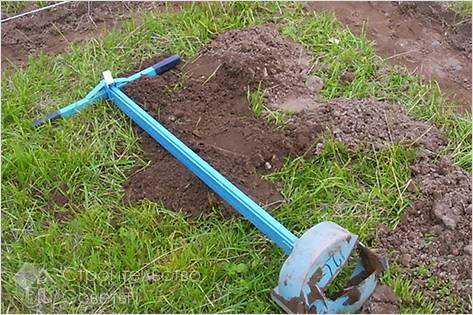

Бур ТИСЭ своими руками

Изготовление бура ТИСЭ

Технология под названием «ТИСЭ» предназначена для строительства своими силами с использованием недорогих материалов. Термин расшифровывается как «Технология Индивидуального Строительства и Экология». Расшифровка последней буквы может звучать и как «Экономичная».

Основные конкурентные характеристики этой технологии заключаются в низкой стоимости строительства при неизменно высоком его качестве. Фундамент и стены обладают высокой прочностью. Теплопроводность чрезвычайно велика. Возможно возведение фундамента на почве, изначально не предназначенной для строительства. Морозостойкие свойства также очень высоки. Данная технология доступна для застройщиков без специальных навыков в строительстве.

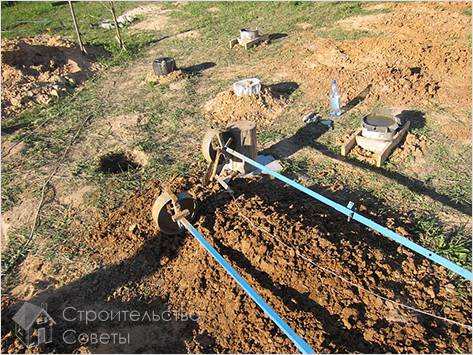

Что нужно для строительства по технологии ТИСЭ

Что нужно

Основным рабочим инструментом является переставная опалубка и непосредственно бур, который применяют при возведении фундамента. Его используют, чтобы пробурить скважину под сваи, имеющие расширение в основании. Эта технология располагает обширным перечнем технологических решений по разным строительным вопросам. Речь идет и о кладке стен с применением пустотелых блоков на стене. Причем большинство инструментов при этой технологии есть возможность изготовить самостоятельно. Например, сделать бур ТИСЭ.

В последние годы большую популярность набирает изготовление фундамента на сваях. Они отличаются простотой, надежностью и экономичностью. Благодаря свайному фундаменту есть возможность реального уменьшения расходов материалов, выделяемых на строительство. Усилия на его создание также снижаются, но при этом остаются неизменными условия надежности и прочности главной опоры здания. По количеству необходимого бетона при обычном и при свайном фундаменте заметно его изменение. Необходимо на изготовление фундамента в 10 погонных метров в среднем 2,5 м3 бетона.

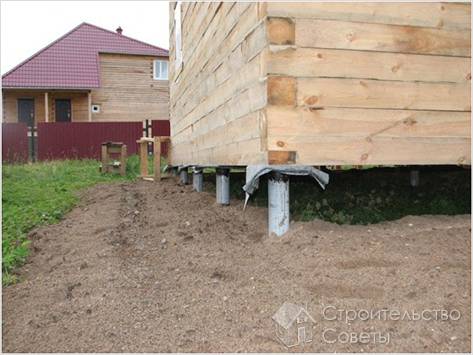

Фундамент на сваях

Основной особенностью данного фундамента является применение специального бура. Он дает возможность сверлить в грунте отверстие с последующей заливкой бетоном. В нижней части образуется расширение в виде полусферы.

Благодаря этому расширению повышается способность столба увеличивать нагрузку, причем, при промерзании почвы выталкивание столба из земли полностью исключается. На таких столбах впоследствии располагается ленточный фундамент будущего строения.

Как изготовить бур ТИСЭ

Как изготовить бур ТИСЭ

Основной сложностью работ является формирование этого полусферического расширения, что осложняется использованием инструмента, который сделан самостоятельно. Бур вполне можно изготовить из дисковой пилы, которую режут пополам и приваривают к наконечнику под наклоном от горизонтальной поверхности. Образуются 2 режущие кромки, расположенные диаметрально противоположно. Над ними приваривают накопитель в виде цилиндра, сделанный из металла. Можно использовать для этого кусок водопроводной трубы, имеющий диаметр 25–30 см. При этом земля будет резаться кромками и легче подниматься на поверхность.

Наиболее простым способом изготовления является приваривание маленьких отрезков трубок по длине буровой штанги. По трубкам может двигаться металлический пруток. На конец штанги приваривают петлю, к которой крепят металлическую полоску той длины, расширение какого радиуса необходимо получать в итоге. Данная полоска и станет режущей кромкой. К ее середине приваривают еще одну петлю, а на конец двигающегося прутка – третью. Между второй и третьей петлей приваривают стержень из металла. Если пруток поднимают вверх, то пластина с лезвием прижимается к штанге и не выполняет никаких функций. Если пруток движется вниз, то пластина отклоняется по вертикали и в процессе вращения бура вырезает полость полусферы, а земля сыплется в накопитель и время от времени поднимается на поверхность.

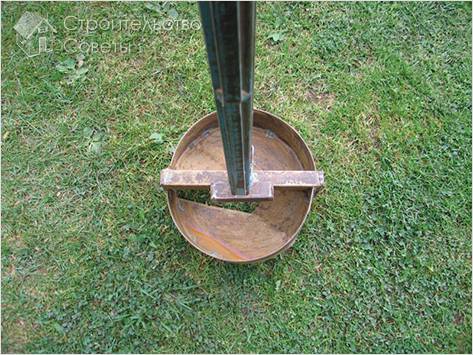

Особенности использования бура ТИСЭ

Особенности работы

Чтобы бур не углублялся в землю, вырезание полусферической полости осуществляют при его обратном вращении. Необходимо чтобы профиль режущей пластины был немного изогнутым и мог направлять землю, срезанную ей в накопитель. Когда процесс формирования полусферы завершен, режущая пластина отгибается и принимает горизонтальное положение. В этом случае бур можно извлечь и установить в скважину арматуру, надев на нее опалубку, которая должна быть в форме стакана, и формировать сваи над землей, заливая их бетоном.

Разумеется, описанная технология с применением самодельного инструмента не даст возможности получить подземное расширение идеальной полусферической формы, но опорная площадь сваи на землю значительно увеличится. Существует большое разнообразие различных конструкций, сделанных своими руками и усовершенствованных установок для бурения необходимых скважин с расширением. Они, в большей степени, эффективны. И данной установки будет вполне достаточно, если учитывать, что их основная задача – сделать скважину под сваи для одного дома.

Видео

Данный видеоматериал расскажет о преимуществах использования бура ТИСЭ
