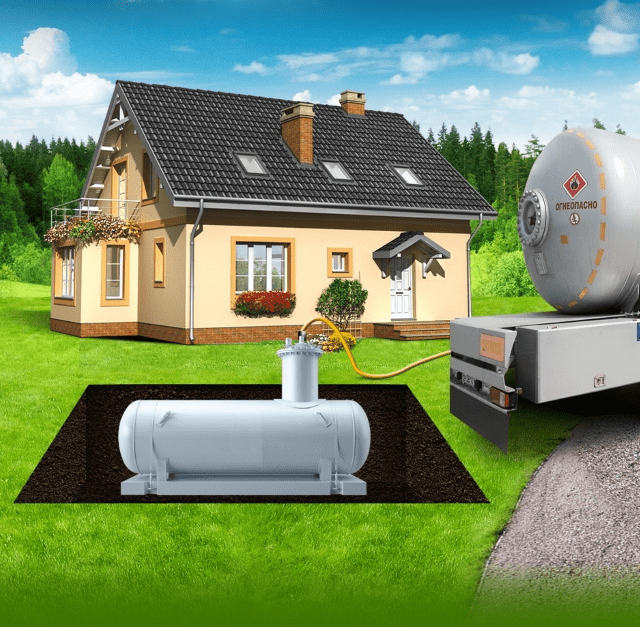

Автономная газификация частного дома — это частная система газоснабжения сжиженным углеводородным газом (СУГ) индивидуального жилого дома, предназначенная для хранения жидкой фазы СУГ, регазификации и подачи его паров с необходимым давлением к газопотребляющему оборудованию. Простейший пример — газовая плита, газ к которой поступает из газового баллона через редуктор. Автономная газификация дома сжиженным углеводородным газом производится следующим образом: на газифицируемом участке устанавливается подземный резервуар для хранения и выдачи газа, называемый газгольдером. От газгольдера прокладывается наружный газопровод из труб ПНД (полиэтилена низкого давления), который идёт непосредственно в газифицируемые места — кухню или котельную.
Преимущества независимой газификации
Автономная отопительная система имеет немало положительных сторон для пользователей:
- Обеспечение дома аварийным электроснабжением в любой ситуации;
- Отсутствуют перебои газоснабжения, так как система контролируется и используется только Вами, в отличие от централизованного отопления;
- Для монтажа и запуска установки в эксплуатацию нужны только оборудованные подъездные пути для транспортировки к Вашему дому нужного оборудования;
- Запуск газового оборудования возможно в очень короткий срок благодаря высокой скорости монтажных работ;
- Высокий уровень безопасности;
- Доступность при высоком качестве.
Устройство системы автономной газификации
В зависимости от расхода газа система автономного газоснабжения частного дома 1–3 раза в год заполняется сжиженным газом СПБТ (смесью пропана и бутана технических), который доставляется автоцистернами-газовозами. Внутри резервуара жидкая фаза сжиженного углеводородного газа испаряется за счет геотермального тепла, при этом его паровая фаза, пройдя через регулятор давления, под низким давлением (3,0–5,0 кПа) поступает в газопровод и далее непосредственно к приборам потребления, расположенным в доме. Элементы системы автономного газоснабжения частного дома показаны на рисунке ниже.
Анодно-катодная защита
Система анодно-катодной защиты предназначена для электрохимической защиты газгольдера от подземной коррозии и представляет собой протекторы с активатором, устанавливаемые в котловане недалеко от резервуара. Протектор представляет собой анод из магниевого сплава, помещенный в хлопчатобумажный мешок с активатором, состоящим из смеси 25% эпсомита, 25% строительного гипса и 50% бентонитовой глины. К аноду подключается провод, который соединяется с газгольдером. Принцип электрохимической защиты при помощи протекторов основан на том, что за счет разности потенциалов протектора и металла резервуара в среде, представляющей собой электролит, происходит восстановление металла стенок сосуда и растворение тела протектора. При этом срок службы газгольдера значительно возрастает.
Подземный газопровод и конденсатосборник
Подземный газопровод низкого давления — трубопровод, расположенный под землей (ниже уровня промерзания) и предназначенный для транспортирования паров СУГ с давлением до 5 кПа (50 мбар) от газгольдера до ввода в дом. Подземный газопровод систем автономной газификации выполняется из труб из термосветостабилизированного полиэтилена низкого давления (ПНД) марки ПЭ 100 SDR 11 с большим запасом прочности.
Для обеспечения бесперебойной работы оборудования даже в самые сильные морозы, система автономной газификации загородного дома включает конденсатосборник. Конденсатосборник — это устройство для сбора и испарения жидкой фазы бутана, которая может образовываться на вертикальных участках подземного газопровода в зимний период и вызывать остановку подачи газа. Конденсатосборник представляет собой закрытую емкость с входным и выходным патрубками и отводной трубкой, которая выводится на поверхность земли внутри арматурного кожуха газгольдера.
Подземный газопровод заканчивается у газифицируемого дома цокольным вводом, представляющим собой расположенное внутри футляра неразъе мное соединение стальной и полиэтиленовой трубы. Цокольный ввод в дом оснащается шаровым краном «под приварку» и сильфонным компенсатором, предотвращающим повреждение газопровода при усадке дома или пучении грунта.
Внутренний газопровод с системами безопасности
Внутри дома прокладывается внутренний газопровод — трубопровод для транспортирования и распределения газа в доме, включающий также шаровые краны, термозапорный клапан, сигнализатор загазованности с отсечным клапаном, манометр и, при необходимости, регуляторы-стабилизаторы давления и газовый счетчик. Внутренний газопровод прокладывается из стальных труб, сварные швы которых равнопрочны основному металлу трубы. Трубы прокладываются открыто и соединяются, как правило, сваркой, а резьбовые соединения предусматриваются только в местах установки запорной арматуры, газовых приборов и счётчиков. Разъемные соединения внутренних газопроводов остаются доступными для осмотра и ремонта.
Монтаж внутреннего газопровода от вводного газопровода до места установки газоиспользующего оборудования производится с разработкой разрешительной документации с учетом СНиП 42-01-2002 и индивидуальных особенностей вашего дома и котельной. Работы выполняют квалифицированные монтажники и сварщики, аттестованные в НАКС (Национальном агентстве контроля сварки).
В качестве гибкой газовой подводки для соединения внутренних газопроводов с потребителями (газовыми плитами, газовыми колонками и газовыми котлами) мы используем гибкие гофрированные трубы из нержавеющей стали и соединительные фитинги из латуни, производимые южнокорейской компанией «Kofulso Co., Ltd». Срок службы трубы Kofulso и латунных фитингов не ограничен, а срок службы уплотнительных колец — не менее 30 лет. При низких температурах гибкая подводка не меняет своих характеристик
